電磁アクチュエーター

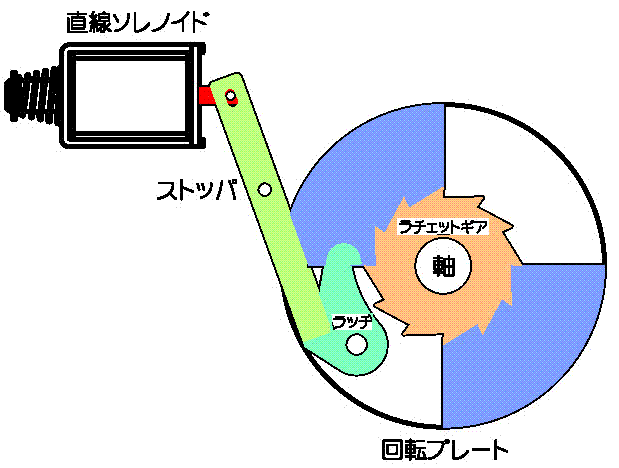

ワンショットクラッチ使用例

・ラチェットギアのついた軸は、常に回転しています。

・回転プレートを回転させるには、ソレノイドに通電し、ストッパを解除します。回転プレートに設置されているラッチは、 バネの力で、ラチェットギアに掛かり回転プレートは回転します。

・ソレノイドの通電を遮断すると、ストッパがラッチに掛かり、ラチェットギアに掛かっていたラッチがはずれます。その結果、 軸および、ラチェットギアは空転し、 回転プレートの回転を停止させます。
