使用例

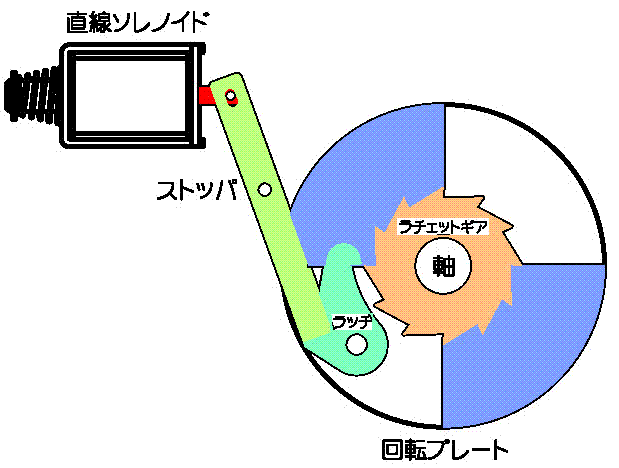

ワンショットクラッチ使用例
・ ラチェットギアのついた軸は、常に回
転しています。
・ 回転プレートを回転させるには、ソレ
ノイドに通電し、ストッパを解除します。
回転プレートに設置されているラッチ
は、 バネの力で、ラチェットギアに掛
かり回転プレートは回転します。
・ ソレノイドの通電を遮断すると、ストッ
パがラッチに掛かり、 ラチェットギア
に掛かっていたラッチがはずれます。
その結果、 軸および、ラチェットギア
は空転し、 回転プレートの回転を停
止させます。
