使用例

電子錠使用例
直線ソレノイド使用例	キープ型単安定 ソレノイド使用例		キープ型双安定 ソレノイド使用例

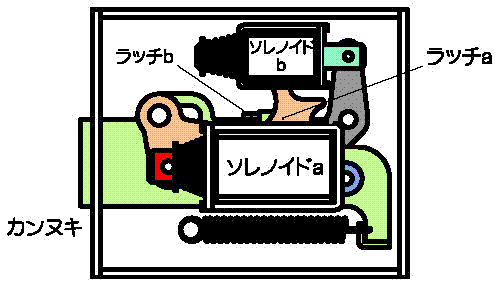

直線ソレノイド使用例
解錠時		施錠時
施錠状態から解錠するときには、ソレ ノイドａに通電することで、ラッチａが 外れ、さらに、ソレノイドａの力でカン ヌキを引き込みます。引き込まれた カンヌキは、ラッチｂで保持されます。		解錠状態から施錠するときには、ソレ ノイドｂに通電し、ラッチｂが外れ、バネ の力でカンヌキを突き出します。 突き出されたカンヌキは、ラッチａで保 持されます。

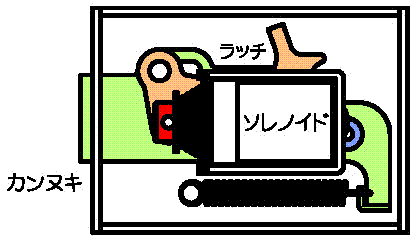

キープ型単安定ソレノイド使用例
ソレノイドが１個となり、省スペース化が可能です。
解錠時		施錠時
施錠状態から解錠するときには、ソレ ノイドの吸引力発生用コイルに通電す ることで、ラッチが外れ、さらに、ソレノ イドの力でカンヌキを引き込みます。 引き込まれたカンヌキは、ソレノイドの 保持力で保持されます。		解錠状態から施錠するときには、ソレ ノイドの保持力解除用コイルに通電し、 バネの力でカンヌキを突き出します。 突き出されたカンヌキは、バネの力で 保持されます。

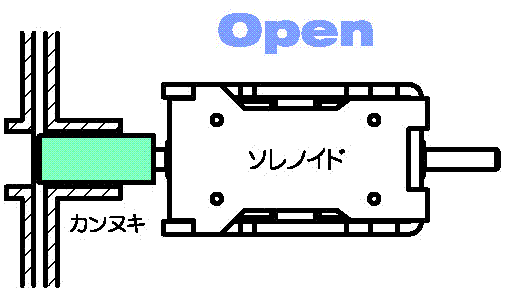

キープ型双安定ソレノイド使用例
構造が単純で省スペース化が可能です。
解錠時		施錠時
施錠状態から解錠するときには、ソレ ノイドのプル側コイルに通電することで、 カンヌキを引き込みます。 引き込まれたカンヌキは、ソレノイドの 保持力で保持されます。		解錠状態から施錠するときには、ソレ ノイドのプッシュ側コイルに通電する ことで、カンヌキを突き出します。 突き出されたカンヌキは、ソレノイドの 保持力で保持されます。
