【プラズマ装置・ソレノイド】S-CRAFT Home ＞ S-CRAFT Products 製品概要 ＞ ソレノイド・電磁アクチュエーター 電子錠使用例

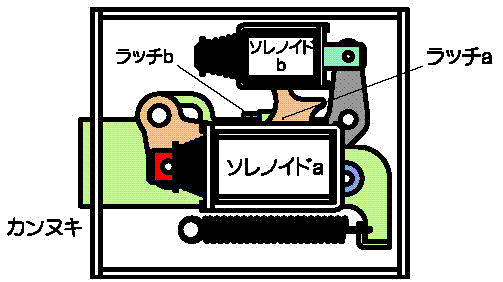

直線ソレノイド使用例
 |
|
解錠時施錠状態から解錠するときには、ソレノイドａに通電することで、ラッチａが外れ、さらに、ソレノイドａの力でカンヌキを引き込みます。引き込まれたカンヌキは、ラッチｂで保持されます。 |
施錠時解錠状態から施錠するときには、ソレノイドｂに通電し、ラッチｂが外れ、バネの力でカンヌキを突き出します。突き出されたカンヌキは、ラッチａで保持されます。 |

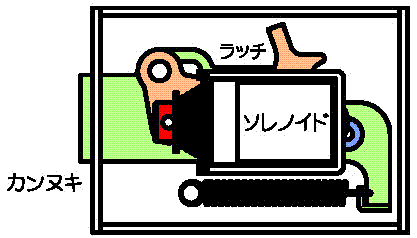

キープ型単安定ソレノイド使用例
ソレノイドが１個となり、省スペース化が可能です。 |
|
解錠時施錠状態から解錠するときには、ソレノイドの吸引力発生用コイルに通電することで、ラッチが外れ、さらに、ソレノイドの力でカンヌキを引き込みます。引き込まれたカンヌキは、ソレノイドの保持力で保持されます。 |
施錠時解錠状態から施錠するときには、ソレノイドの保持力解除用コイルに通電し、バネの力でカンヌキを突き出します。突き出されたカンヌキは、バネの力で保持されます。 |

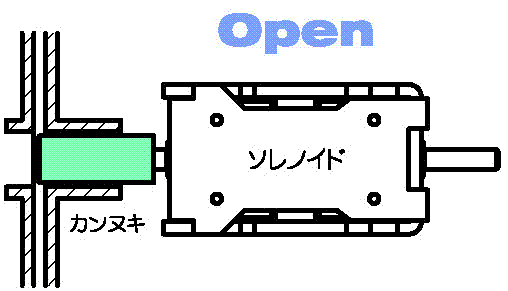

キープ型双安定ソレノイド使用例
構造が単純で省スペース化が可能です。 |
|
解錠時施錠状態から解錠するときには、ソレノイドのプル側コイルに通電することで、カンヌキを引き込みます。引き込まれたカンヌキは、ソレノイドの保持力で保持されます。 |
施錠時解錠状態から施錠するときには、ソレノイドのプッシュ側コイルに通電することで、カンヌキを突き出します。突き出されたカンヌキは、ソレノイドの保持力で保持されます。 |
